一、性能特点：
这是一款适合于工业现场的USB采集控制板。
本的模拟量输入、模拟量输出、开关量输入、开关量输出、脉冲量输入全部采用光电隔离技术，全面保护系统的安全性与可靠性，为该板在工业现场应用提供了条件，解决了USB总线在工业控制现场中的抗干扰问题。
本板采用USB2.0总线接口。
本板通过采用高速高精度AD芯片、高精度的放大器、高密度FPGA逻辑芯片、精细地布线以及优良的制版工艺，实现了高速、高精度实时数据采集，具有以下性能特点：

1. 采用USB2.0接口,光电隔离模拟量采集。一方面满足高速采集的速率要求，另一方面满足USB接口在工业现场的可靠性要求。
2. 灵活的供电电源方式，能够满足不同现场的需要。用户可以提供外接的模拟电源，这样就可以实现模拟信号与计算机系统之间的隔离电压高达2500V以上，大大提高系统的可靠性。如果用户使用板上的DC-DC，则可以用笔记本非常方便地进行工业现场的信号采集与记录，此时的隔离电压为500V。
3. 16通道的开关量输入与模拟量同步采集，能够满足用户的同步触发，同步启动，状态同步检测等要求。
4. AD幅值采集高精度：12位采集精度,相对精度优于0.07％。
5. AD高速度： AD芯片的速度为1Msps,由于受高速光耦的速度限制，实际总的采集贯通了速率为400KSPS,16位的开关量输入构成一个通道与模拟量一起采集。采集方式为连续采集，为用户实现各种触发与启动方式提供条件。用户采集的数据量仅仅决定于用户的硬盘，为用户海量存储提供条件。
6. AD采集定时高精度：本板直接在CPLD控制下工作，由硬件时钟直接控制采集与传输，采集精度与晶振精度相同，缺省定时精度误差小于50PPM。对于有特殊要求的用户，可以通过更换晶振的方式，达到0.1PPM精度，甚至更高精度。
7. 软件校准：将校准信息存储在板卡上，用户不用打开仪器设备就可以进行校准，使用方便。
8. 丰富的备用扩展资源：板上CPLD资源非常丰富，可以为用户的特殊需求进行定制，如旋转编码器接口、脉冲周期测量接口、PWM输出接口、外同步接口、触发记录接口、开关量控制接口等。

二、功能与指标
AD的性能指标：

1. AD采样精度：12位
2. AD通道数：单端方式32通道，双端方式为16通道。
3. AD系统数据采集实际贯通率：400KSPS(400000 SAMPLE PER SECOND)。
4. AD采集的综合跳码误差小于±1.5LSB。
5. 模拟采集的定时精度：缺省情况下为50PPM,特殊要求可以定制
6. AD输入电压范围：-5V到+5V或0－10V。可以按照用户要求定制
7. AD输入阻抗：1000千欧
8. 模拟输入安全电压：±25伏。当超过AD输入超过信号量程时，不会引起硬件损坏，但会导致削顶现象。
9. 抗静电电压：2000伏
10. 采集方式：连续采集

DA的性能指标：

1. DA采样精度：12位
2. DA通道数：2通道。
3. DA输出的编码方式：偏移码，0－4095，0输出DA最小值，4095输出最大值。
4. DA输出的时间延迟：小于10US。
5. DA输出电压：－5V到＋5V，或0－10V,也可以用户自由调整。
6. 上电输出电压模式：中间输出或最小输出，用户购买时指定。当采用中间输出时，上电输出DA的值为2048，当采用最小值输出时，上电输出的DA值为0。
7. 隔离电压：当采用板上的DC-DC电源时，隔离电压为500V,当采用外接电源时，隔离电压为2500伏。
8. 模拟部分隔离方法：数字隔离方式。在模拟端，A/D芯片将模拟量信号变成数字量后通过光藕送到计算机内，隔离方式采用数字隔离模式，大大提高采集精度。
9. AD部分与DA部分共用相同的电源，两者之间没有电气隔离。
10. 隔离端外接电源：当用户采用外接电源方式时，用户输入的电源电压是－15伏和＋15伏。用户也可以采用本板自带的隔离电源，但隔离电压只有500V。用户在订货时如果不特殊说明，本板自带光隔电源。

接口：

1. 总线方式：USB2.0总线

开关量指标:

1. 16路数字量输入。采用光电隔离的方式输入，开关量输入的通道之间不隔离。出厂时光耦的限流电阻为1K欧姆。
2. 开关量采集可以模拟量采集同步进行，16路开关量输入合成一个16位的字，与模拟量采集一起送到上位机，并且占用第一个通道的位置。进行通道设置时，本通道与模拟量通道一起设置。这种方式特别适合与脉冲信号的采集、同步触发等功能。也适合于旋转编码器的信号采集。
3. 开关量输入的电流，一般为4－10mA。
4. 16路数字量输出,上电复位清零功能，光电隔离输出。
5. 开关量输出的电流大于5mA，小于10mA。

脉冲量指标:

1. 5路脉冲量输入。采用光电隔离的方式输入，通道间完全隔离。出厂时光耦的限流电阻为1K欧姆。光耦的导通电流一般为5－10mA。
2. 5路脉冲输入中第一通道为高速光耦，输入脉冲频率为0－10MHz，第二、第三、第四、第五通道的频率为0－40kHz。
3. 对用户有特殊需求的情况下，开关量输入的16通道也可以有本公司开发为脉冲通道，从而实现更多的脉冲输入功能。
4. 5路脉冲输入不但有计数值的采集，而且采集5路脉冲的当前状态，相当于5通道的开关量采集。
5. 第一通道不但同步采集脉冲的计数值，而且同时采集脉冲的周期，周期的分辨率为1微秒。

电源：

1. 本板数字仅仅需要＋5伏电源，不需要其它电源。
2. 电源供电有两种方式，一种时计算机USB供电，另一种是通过板上接头输入。一般情况下，直接采用USB供电即可。当采用外部供电时，外部供电电压＋5V±5%,电流1A。
3. 模拟部分包括AD与DA的电源可以采用内部电源方式，也可以采用外部电源方式。当采用外部电源时，需要也本公司联系，去掉内部电源，用户电源从JP2接入。
4. 开关量输入的外部电源一般为＋5V。
5. 开关量输出的外部电源一般为＋5V。

工作环境

1. 工作温度：0－70℃
2. 环境湿度：95％以内

形状尺寸

1. 外形尺寸：160mm×105mm×18mm
2. 定位孔位置：144mm×93mm
3. 定位孔尺寸：4×Φ3.5mm

三、AD板工作原理简介

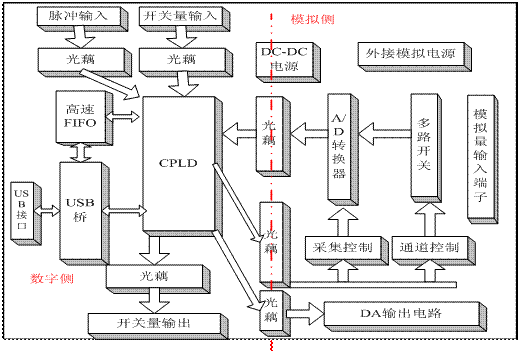

RBH8273板的硬件组成原理框图如图1所示。

图1 原理框图
从图1可以看出，系统以光藕为分界线，左边为数字侧，右边为模拟侧。左右两侧通过光藕器件通讯，隔离电压为2500伏。当采用板上自带的DC-DC电源时，隔离电压只有500伏，如果采用外接模拟电源，隔离电压将达到2500伏。用户在定购产品时，如果需要2500伏的隔离电压，则需向本公司说明。
图1中，CPLD是整个采集硬件的核心，负责大部分的逻辑控制与定时控制。USB采用高速USB2.0芯片，一方面实现传送PC命令到CPLD,另一方面该芯片内部带有高速FIFO，可以实时地将高速AD结果传送到PC中。CPLD的灵活应用为本板实现各种复杂的功能提供了可能，也为用户各种特殊功能的定制提供了基础。由于本板拥有AD,DA，DI,DO,脉冲等资源，而且具有极强的可靠性，所以通过对CPLD的定制，能够满足用户的各种需求。
